Wednesday, May 1, 2013

RESEP MARTABAK MANIS BANGKA

Adapun bahan-bahan yang digunakan untuk membuatnya tidaklah sulit. Bahan-bahan untuk membuat martabak manis Bangka bisa dikategorikan sebagai bahan-bahan yang juga sering digunakan untuk resep-resep membuat kue pada umumnya. Daripada berlama-lama penasaran, langsung saja menuju kepada pokok pembahasan kali ini, yaitu mengenai resep martabak manis khas Bangka yang terkenal lezat.

Bahan-bahan martabak manis Bangka:
4 sendok makan yeast atau ragi
1800 cc atau 2 butir air perasan kelapa (santan)
1 1/2 sendok teh garam yang dilarutkan dan dipanaskan dengan santan hingga hangat
1 1/2 kilogram tepung terigu
8 butir telur ayam
65 gram soda kue atau baking powder
1 1/2 sendok teh vanilla sebagai penambah aroma
1/2 kilogram mentega
150 gram kacang tumbuk kasar yang digoreng tanpa minyak (sangrai)
150 gram butiran coklat meisesv
1 kaleng susu kental manis
1/4 kilogram gula pasir taburan topping

Cara membuat martabak manis Bangka:

-Pertama-tama campurkan ragi atau yeast kedalam campuran larutan santan dan garam. Kemudian biarkan selama kurang lebih 20 menit dan tunggu hingga adonan mengeluarkan buih atau busa dan kemudian sisihkan.
-Ambil sebuah mangkuk atau wadah yang cukup besar untuk mencampur terigu dan telur. Setelah keduanya dicampurkan, kemudian mulailah mengaduknya secara perlahan-lahan.
-Tuang larutan santan yang tadi disisihkan kedalam adonan terigu dan telur secara perlahan-lahan lalu masukkan soda kue, vanilla dan 4-5 sendok gula pasir atau sesuai selera. Aduk hingga adonan terlihat mengental kemudian sisihkan.
-Langkah berikutnya adalah memanaskan loyang yang digunakan sebagai alat untuk mematangkannya. Gunakan loyang yang biasa digunakan untuk memasak martabak, kemudian olesi dengan sedikit mentega dan panaskan dengan api sedang.
-Tuang adonan secara perlahan-lahan kedalam loyang dengan ketebalan kurang lebih 1 centimeter. Biarkan adonan mulai mengeras dan hampir matang.
-Setelah itu kemudian taburkan kacang tanah, gula pasir, susu kental manis dan coklat meises kemudian lipat martabak dan sapukan mentega diatas permukaannya dengan menggunakan kuas atau pisau.
-Potong martabak menjadi 6 bagian kemudian hidangkan di piring selagi hangat.

Barcelona Menanggung Malu di Camp Nou

Beritabola.com Jakarta - Kekalahan 0-3 di Camp Nou atas Bayern Munich tak cuma memupus harapan Barcelona masuk ke final. Skor telak di kedua leg juga membuat Blaugrana mencatatkan beberapa rekor buruk sekaligus. Kalah 0-4 saat bermain di Allianz Arena, Barcelona wajub menang dengan skor 5-0 untuk bisa membalikkan keadaan dan lolos ke final. Tapi bukannya kemenangan, The Catalans malah menelan kekalahan telak lainnya atas raksasa Jerman itu. Dibuka gol Arjen Robben dan diikuti gol bunuh diri Gerard Pique, Bayern akhirnya memetik kemenangan 3-0 setelah Thomas Mueller menjebol gawang Victor Valdes. Hasil tersebut membuat Barca secara total kalah 0-7, angka yang terbilang fantastis karena The Catalans masih dianggap sebagai salah satu klub terbaik di dunia saat ini. Bukan cuma kalah dan gagal melangkah ke final. Barca juga dipaksa menanggung malu karena skor telah mencatatkan beberapa rekor buruk buat mereka.
- Skor 0-3 menjadi kekalahan terbesar Barcelona di Eropa setelah pada November 1997 mereka takluk dengan skor 0-4 saat menjamu Dinamo Kiev.
- Kali terakhir Barcelona gagal bikin gol di dua leg pertandingan level Eropa adalah semifinal Liga Champions 2008 atas Manchester United. Ketika itu Barca kalah 0-1 dan kemudian cuma bermain 0-0 di leg kedua.
- Kali terakhir Barcelona kemasukan tujuh gol dalam dua leg pertandingan kompetisi Eropa adalah di tahun 1962. Kala itu mereka kalah 2-6 dalam laga tandang dan cuma bermain 1-1 saat main di Camp Nou.
- Kali terakhir Barcelona menelan kekalahan di dua leg Liga/Piala Champions adalah di tahun 1960. Menghadapi Real Madrid mereka tunduk dengan 1-3 dan 1-3.
- Selain di Liga Champions, Barcelona juga pernah kalah di kedua leg pada kompetisi Eropa. Momen itu terjadi di tahun 1987 saat mereka dua kali dikalahkan Dundee United.
- Kekalahan agregat tujuh gol menjadi yang terbesar sepanjang sejarah semifinal Liga Champions. Agregat terbesar sebelumnya adalah liga gol yang dibuat Manchester United atas Schalke di musim 2010/2011.
- Kekalahan atas Bayern juga mengakhiri rekor hebat Barca yang tak terkalahkan di kandang pada 21 pertandingan sebelumnya.
- Ini adalah kali pertama Barcelona kalah di dua leg kompetisi Eropa dengan selisih tujuh gol.
(dtc/din) Sumber: detiksport

BELAJAR MENULIS DI LCD Matrix

Kali ini kita akan membahas tentang LCD matrix Umumnya LCD matrix yg beredar berbasis chipset HD44780 buatan hitachi

Lcd berbasis HD44780 mempunyai 2 mode interface 4 bit ato 8 bit kali ini kita akan membahas yg 4bit karena kita pake attiny yg pin nya dikit menulis ke LCD gampang-gampang susah, ada tricknya tersendiri asal sesuai datasheet.
pertama siapkan skematik berikut ini :

dari gambar, potensio/trimpot fungsinya untuk mengatur kontras LCD, jika tidak perlu diatur, bisa diganti dengan R 100 ohm.
selanjutnya jangan lupa untuk menambahkan source lcd.c , seperti pada gambar berikut:

sedangkan yang lebih keren..kita bikin teks LCD nya geser...geserr seperti gambar + video dibawah ini :

Naahhh ini dia Videonya :

JAM SEDERHANA DENGAN ATTINY 2313

Kali ini kita akan menggunakan 4 buah 7 segment untuk membuat jam sederhana "wahhh..kalo banyak 7 segmentnya, ngabisin banyak port dong ?" Jangan khawatir, kita pake teknik " SCANNING", artinya kita hidupin segment satu persatu, tiap segment diparalel saja...tp kita hidupin dengan memberikan switch/saklar ke common port 7segment yg dikontrol oleh port micro ..dan scanningnya cepetttt...sehingga mata kita melihatnya seperti nyala biasa aja. jadi untuk bikin 7-segment 4 buah, diperlukan 7 port display(diparalel) + 4 port control rangkaiannya seperti berikut :

Biasanya untuk display yg agak besar, kita perlu transistor untuk mengatur scanning, tp karena contoh kali ini memakai segment yg kecil maka tidak memerlukan kontrol memakai transistor ( coba pake transistor dijamin nyalanya redup !!) Prinsip jam kali ini menggunakan prinsip DELAY, jadi tidak terlalu akurat. Sebenernya mau seh membagi ilmu untuk jam yg super akurat, tapi ntar aja yahh..soalnya memerlukan pengetahuan mengenai "Timer/Counter" dari microcontroller.
Berikut ini adalah hasil dari "JAM SEDERHANA DENGAN ATTINY 2313" :

CARA MUDAH BELAJAR ELEKTRONIKA DIGITAL

Mari kita coba rangkai rangkaian sederhana berikut ini diatas breadboard:
Siapkan komponen berupa :
- Baterai AA 3 Buah dan tempat baterainya (jika ada).
- Resistor 220 ohm.
- Led kecil

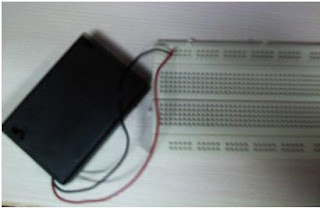

Hubungkan Kabel Baterai ke Bagian atas dari breadboard untuk membuat jalur power suplai.

Sekarang kita hubungkan LED dan Resistor sesuai gambar rangkaian. Ambil resistor dan tancapkan pada lobang breadboard dimana masing-masing kaki berada pada kolom yang berbeda. Kemudian dilanjutkan dengan menyambungkan LED, kaki Anoda biasanya ditandai dengan kaki yg lebih panjang, ditancapkan ke lobang yg satu kolom dengan salah satu kaki Resistor. Kaki katoda yg lebih pendek ditancapkan ke lobang dengan kolom yg berbeda Buat juga kabel jumper yg akan menghubungkan lobang-lobang breadboard yg akan di hubungkan ke lobang lainnya. Kabel jumper dibuat dari kabel tunggal yg ujya dikupas sekitar 50mm.

Selanjutnya hubungkan kaki Resistor dan LED (kaki yang belum terhubung ) ke arah power suply dengan menggunakan kabel jumper. Resistor menuju ke kutub positif (+) dan katoda dari LED menuju ke kutub negatif (-). Hasil dari rangkaian di breadboard adalah LED akan menyala .

Rangkaian LIstrik AC dan DC

RANGKAIAN LISTRIK
Rangkaian listrik adalah susunan komponen-komponen elektronika yang dirangkai dengan sumber tegangan menjadi satu kesatuan yang memiliki fungsi dan kegunaan tertentu.
           Rangkain Arus Searah (DC)
Arus DC adalah arus yang mempunyai nilai tetap atau konstan terhadap satuan waktu, artinya diaman pun kita meninjau arus tersebut pada wakttu berbeda akan mendapatkan nilai yang sama.

Rangkain Arus  AC
Listrik AC (Alternating Current) memiliki tegangan maupun kuat arus yang merupakan fungsi periodik terhadap waktu, sedangkan listrik DC (dalam hal ini adalah DC halus) tidak merupakan fungsi waktu. Besarnya amplitudo/beda potensial listrik DC merupakan bilangan yang konstan sepanjang waktu apabila komponen rangkaian tidak berubah nilai.
Sifat-sifat Listrik AC
Listrik AC (Alternating Current) merupakan listrik yang kuat arus maupun tegangannya merupakan fungsi periodik dari waktu, dalam artian besar arus maupun tegangan dari listrik ini berubah ubah secara periodik. Adapun persamaan kuat arus maupun beda potensial pada listrik AC adalah seperti berikutI = Imax sin (ωt)
V = Vmax sin (ωt)
Generator listrik bolak balik (AC) adalah alat yang digunakan untuk memproduksi listrik bolak balik (AC). Generator ini terdiri dari dua bagian, yaitu rotor dan stator. Rotor adalah bagian genertor yang bergerak, seperti kumparan. Sedangkan Stator adalah bagian generator yang diam, seperti magnet permenen, cincin, dan sikat/terminal. Cobalah anda perhatikan, di manakah letak perbedaan generator ini dengan generator listrik DC. Anda dapat melihat proses dihasilkannya listrik bolak-balik (AC)
a.      Hukum Ohm
“Besar kuat arus yang mengalir pada suatu penghantar berbanding lurus dengan beda potensial ujung-ujung penghantar tersebut, dan berbanding terbalik dengan hambatan penghantar”.
Secara matematis, hukum Ohm ditulis dengan;
Gambar Hukum Ohm;
a)                                         I                   b)
                    R                                       V              R
                     V
                                                                                    I
Gambar a menunjukkan tegangan V=I.R, menjelaskan sebuah penurunan tegangan.
Gambar b Menunjukkan grafik hubungan V terhadap I dari sebuah tahanan R, yang disebut dedngan karakteristik tahanan.
b.            Hukum Kirchoff
Seorang ahli fisika Gustav Kirchoff mengemukakan aturan yang berkaitan dengan cara menghitung kuat arus dan beda potensial dua titik dalam rangkaian listrik.
          1.      Hukum I Kirchoff
“Pada suatu rangkaian bercabang, jumlah kuat arus yang masuk titik cabang sama dengan jumlah kuat arus yang meninggalkan titik cabang tersebut.”
                     atau

          2.      Hukum II Kirchoff
“Pada rangkaian tertutup, jumlah aljabar gaya gerak listrik (GGL) dengan jumlah aljabar dari penurunan tegangan (hasil kali kuat arus dan hambatan) sama dengan nol.”


           Dasar-dasar Rangkaian Listrik
          I. Resistor (hambatan)
Resistor adalah komponen elektronik dua saluran yang didesain untuk menahan arus listrik dengan memproduksi penurunan tegangan diantara kedua salurannya sesuai dengan arus yang mengalirinya.
           Resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan symbol Ω (Omega).Menurut Hukum Ohm :Di dalam rangkaian elektronika, resistor dilambangkan dengan huruf "R".Dilihat dari bahannya, ada beberapa jenis resistor yang ada dipasaran antaralain : Resistor Carbon, Wirewound, dan Metalfilm.
Ciri yang umum dari suatu resistor adalah gelang gelang warna yang terterapada bodinya seperti pada gambar di bawah dan masing – masing dari warna, warna tersebut mengandung suatu nilai ukuran sesuai tabel warna yang sudah ditentukan dans atuannya adalah “ohm”. Berikut ini merupakan uraian & tabel warna – warna dari resistor
Nilai resistor tergantung dari hambatan jenis bahan resistor itu sendiri (tergantung dari bahan pembuatnya), panjang dari resistor itu sendiri dan luas penampang dari resistor itu sendiri.
Secara matematis :
dimana :              ρ = hambatan jenis
                                 = panjang dari resistor
                              A = luas penampang
Satuan dari resistor : Ohm (Ω)
Fungsi resistor dapat diumpamakan dengan sekeping papan yang dipergunakan untuk menahan aliran air yang deras di selokan/parit kecil. Makin besar nilai tahanan,makin kecil arus dan tegangan listrik yang melaluinya. Adapun fungsi lain resistor dalam rangkaian elektronika, yaitu
a.                 Menahan arus listrik agar sesuai dengan kebutuhan suatu rangkaian elektronika
b.                  Menurunkan tegangan sesuai dengan yang dibutuhkan oleh rangkaian elektronika
c.                 Membagi tegangan, dll.
Dilihat dari fungsinya, resistor dapat dibagi menjadi :
1.     Resistor Tetap (Fixed Resistor)
Yaitu resistor yang nilainya tidak dapat berubah, jadi selalu tetap (konstan).Resistor ini biasanya dibuat dari nikelin atau karbon. Berfungsi sebagai pembagitegangan, mengatur atau membatasi arus pada suatu rangkaian serta memperbesar dan memperkecil tegangan.Ukuran fisikfixed resistor bermacam – macam, tergantung pada dayaresistor yang dimilikinya. Misalnya fixed resistor dengan daya 5watt pasti mempunyai bentukfisik yang jauh lebih besar dibandingkan dengan fixed resistor yang mempunyai daya ¼watt.
2.      Resistor Tidak Tetap (variable resistor)
            Untuk kelas resistor yang kedua ini terdapat 2 tipe. Untuk tipe pertama dinamakan variable resistor dan nilainya dapat diubah sesuai keinginan dengan mudah dan sering digunakan untuk pengaturan volume, bass, balance, dll. Sedangkanyang keduadalah semi-fixed resistor. Nilai dari resistor ini biasanya hanya diubah pada kondisi tertentu saja. Contoh penggunaan dari semi-fixed resistor adalah tegangan referensiyang digunakan untuk ADC, fine tune circuit, dll. Ada beberapa model pengaturan nilaiVariable resistor, yang sering digunakan adalah dengan cara, Pengubahan nilai dengan cara memutar biasa nya terbatas sampai 300 derajat putaran memutar.

   Kapasitor
            Kapasitor adalah suatu komponen elektronika yang berfungsi untuk menyimpan arus listrik dalam bentuk muatan. sebuah kapasitor pada dasarnya terbuat dari dua buah lempengan logam yang saling sejajar satu sama lain dan diantara kedua logam tersebut terdapat bahan isolator yang sering disebut dielektrik. Kapasitor mempunyai satuan yaitu Farad (F), yang menemukan adalah Michael Faraday(1791-1867). Kemudian Michael Faraday membuat postulat bahwa sebuah kapasitor akan memiliki kapasitansi sebesar 1 farad jika dengan tegangan 1 volt dapat memuat muatan elektron sebanyak 1 coulombs. Dengan rumus dapat ditulis :
Q = CV
Q =  muatan elektron C (Coulomb)
C = nilai kapasitans dalam F (Farad)
V = tinggi tegangan dalam V (Volt)

            Pada dasarnya kapasitor dibagi menjadi 2 bagian yaitu kapasitor Polar dan Non Polar,
a.                   Kapasitor Polar adalah kapasitor yang kedua kutubnya mempunyai polaritas positif dan negatif, biasanya kapasitor Polar bahan dielektriknya terbuat dari elketrolit dan biasanya kapasitor ini mempnyai nilai kapasitansi yang besar dibandingkan dengan kapasitor yang menggunakan bahan dielektrik kertas atau mika atau keramik.
b.                   Kapasitor Non Polar adalah kapasitor yang yang pada kutubnya tidak mempunyai polaritas artinya pada kutup kutupnya dapat dipakai secara berbalik. biasanya kapasitor ini mempunyai nilai kapasitansi yang kecil dan bahan dielektriknya terbuat dari keramik, mika dll.
Satuan-satuan yang sering dipakai untuk kapasitor adalah :

* 1 Farad = 1.000.000 µF (mikro Farad).

* 1 µFarad = 1.000 nF (nano Farad).

* 1 nFarad = 1.000 pF (piko Farad).

Sifat dasar sebuah kapasitor adalah dapat menyimpan muatan listrik, dan kapasitor juga mempunyai sifat tidak dapat dilalui arus DC (direct Current) dan dapat dilalui arus AC (alternating current) dan juga dapat berfungsi sebagai impedansi (resistansi yang nilainya tergantung dari frekuensi yang diberikan).
Kapasitor berdasarkan nilai kapasitansinya dibagi menjadi 2 bagian, yaitu:
* kapasitor tetap
* kapasitor variable adalah kapasitor yang dapat diubah nilainya.

III. Induktor
Induktor adalah sebuah komponen elektronika pasif yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya. Kemampuan induktor untuk menyimpan energi magnet ditentukan olehinduktansinya, dalam satuan Henry. Biasanya sebuah induktor adalah sebuah kawat penghantar yang dibentuk menjadikumparan, lilitan membantu membuat medan magnet yang kuat di dalam kumparan dikarenakan hukum induksi Faraday. Induktor adalah salah satu komponen elektronik dasar yang digunakan dalam rangkaian yang arus dan tegangannya berubah-ubah dikarenakan kemampuan induktor untuk memproses arus bolak-balik.
Induktor berfungsi sebagai;
1.               Penyimpanan arus listrik dalam bentuk medan magnet
2.               Menahan arus bolak balik / ac
3.               Meneruskan / meloloskan arus searah
4.               Sebagai penapis
5.               Sebagai penalaan

Rangkaian Seri
Rangkaian Seri adalah salah satu rangkaian listrik yang disusun secara sejajar (seri). Baterai dalam senter umumnya disusun dalam rangkaian seri.





Jumlah hambatan total rangkaian seri sama dengan jumlah hambatan tiap- tiap komponen (resistor).

Rangkaian Paralel
Rangakain listrik paralel adalah suatu rangkaian listrik, di mana semua input komponen berasal dari sumber yang sama. Semua komponen satu sama lain tersusun paralel.

Friday, April 26, 2013

Small Propeller Clock in protective transparent case

Propeller Clock adalah jam LED mekanis dipindai dengan tujuh light emitting dioda yang berputar, memberikan ilusi nomor mengambang di udara.


Bagaimana jam ini bekerja:

Sebuah motor berputar "baling-baling", dan kecil mikroprosesor melacak waktu dan perubahan pola pada tujuh LED dengan waktu yang tepat untuk mensimulasikan 7 x 30 array LED. Ini adalah ilusi, tetapi bekerja dengan baik.

Jika Anda ingin membangun jam ini, Anda akan memerlukan beberapa hal:
  • Keterampilan dengan motor dan hal-hal mekanis
  • Pengalaman elektronik sebelumnya
  • Sebuah mati VCR atau floppy drive atau sumber lain dari motor yang cocok dan bagian lain-lain
  • Seorang programmer yang akan memprogram mikroprosesor 16F84
DIY LED Propeller Clock schematicDIY LED Propeller Jam skematik


Jam adalah pada bagian pemintalan perfboard, tetapi harus mendapatkan kekuasaan. Saya memikirkan banyak cara untuk melakukan ini, termasuk menggunakan dua motor (motor satu memiliki poros yang tetap ke dasar, dan motorik dua berputar tubuh motor satu, pembangkit listrik), membuat sebuah transformator berputar, atau menggunakan cincin slip. Akhirnya, saya memutuskan untuk melakukannya dengan cara lain, mengambil daya dari dinamo berputar polos motor DC . Dalam rangka untuk menjalankan kabel

dari motor, saya dihapus bantalan dari satu ujung motor, meninggalkan lubang besar.

Ada tiga terminal di dalam motor DC yang paling kecil, dan bertindak banyak seperti tiga fase arus bolak-balik, sehingga harus diperbaiki kembali ke DC. Sebuah efek samping yang baik dari ini adalah bahwa posisi motor dapat dideteksi dengan mengambil salah satu fase langsung ke mikroprosesor .

Step One: Mangle a Motor

Cari VCR , mungkin Sharp atau Samsung, dengan motor gulungan datar. Motor saya telah ditandai JPA1B01, tapi tajam tahu itu dengan RMOTV1007GEZZ nomor (catatan penulis: motorik Sharp usang Gunakan setiap motor DC, sebaiknya dimaksudkan untuk 12 volt sehingga kecepatan tidak akan terlalu besar ketika dioperasikan pada sekitar 6,2 volt.) . Bawa terpisah tanpa mangling kuas (ada sedikit lubang untuk menyelipkan penjepit kertas ke dalam untuk memindahkan sikat keluar dari jalan), dan melihat bahwa ia memiliki salah satu bantalan bola dan satu lengan bantalan.

Mengetuk lengan bantalan keluar dari kasus dan lem atau solder ke ujung lain dari motor, sebagai perpanjangan dari bantalan bola. Poros motor harus direposisi sedikit untuk mendapatkan ketinggian yang tepat, tekan dalam sebuah catok dengan spacer berongga pada salah satu ujungnya. Ambil konektor Berg dengan tiga kabel dan solder mereka ke tiga terminal pada armature motor. Lem spacer ulir pendek untuk poros pada akhir bahwa akan tetap keluar lubang, dan berkumpul kembali motor (hati-hati dengan kuas). Anda dapat lem motor ke kepala VCR sebagai basis tertimbang.

Disassembling the motorPembongkaran motor


Step Two: Build the Circuit

Saya menggunakan perfboard (Vectorboard) dan tangan-kabel sirkuit bersama-sama. Gunakan soket 18-pin untuk 16F84karena itu perlu diprogram sebelum memasukkannya ke dalam sirkuit. Untuk saat ini 7-batas resistor saya menggunakan DIP resistor array yang karena membuatnya mudah untuk bereksperimen dengan kecerahan LED. Aku menetap di 120Ω. Anda dapat menggunakan tujuh resistor biasa, karena 120 ohm berfungsi dengan baik, meskipun menempatkan hak saat puncak pada batas untuk 16C84 tersebut. Pikirkan tentang keseimbangan saat Anda membangun sirkuit ini, dan referensi gambar saya, sehingga Anda tidak perlu menambahkan banyak menyeimbangkan berat badan kemudian. Pengganti untuk setiap nilai bagian yang Anda inginkan. Perhatikan bahwa saya menggunakan supercap 47000μF , itu adalah untuk menjaga jam berjalan setelah mematikannya sehingga Anda dapat mengatur waktu. LED mendapatkan daya terpisah dari ini. Jangan mengganti resonator keramik untuk kristal 4MHz , ini adalah jam dan harus akurat.

The assembled PCBThe dirakit PCB.


Foil view of the PCBMenggagalkan pandangan PCB


Step Three: Program the PIC16C84A

Anda akan membutuhkan seorang programmer yang akan program PIC16C84A a. Jika Anda menemukan file ini / halaman web, Anda dapat menemukan rencana untuk membangun programmer 16C84. Program menggunakan file hex menyertai dokumen ini. Saya telah menyertakan kode sumber (. Asm) hanya untuk hiburan Anda. Ketika pemrograman chip, mengatur pilihan chip untuk: watchdog timer (WDT) ON dan osilator normal XT kristal .

Step Four: Throw It Together and Keep Time

Pasang papan sirkuit untuk motor, dan pasang konektor tiga kabel masuk Terapkan listrik ke motor. Pilihan tegangan 6,2 volt, tetapi akan berlangsung dari 5 volt menjadi sekitar 7,5 volt. Perhatikan bahwa 5 volt sampai ke sirkuit ketika 6,2 volt diterapkan ke motor, karena dioda kerugian 252BNAV. Jam ini dapat bekerja pada saat ini, menampilkan 12:00. Jika tidak, mungkin ada beberapa tegangan pada supercap (cap memori) ketika Anda terpasang di chip.

Matikan daya dan pin sejenak pendek 5 dan 4 bersama-sama (tanah dan / MCLR) untuk me-reset chip. Sekarang ketika Anda menerapkan daya jam harus bekerja, dan Anda dapat mengaturnya dengan mematikan listrik dan menekan tombol (jam, 10 menit, menit) jumlah yang tepat kali. Jika nomor muncul mundur, membalikkan polaritas untuk membuat motor berputar ke arah lain. Anda dapat melakukan percobaan dengan menyeimbangkan jam, dan penggunaan busa di bawah dasar untuk mengurangi vibrtion.

Top viewTop ViewSide ViewSide View

Step Five: Modifications

Jika Anda melihat dekat pada kode sumber, Anda akan melihat bahwa "dot rate" disesuaikan dengan kecepatan motor untuk membuat tampilan lebar yang konsisten terlepas dari kecepatan motor. Motor saya gunakan memiliki kuas set 90 derajat, dan memberikan dua indeks setiap revolusi. Jam menampilkan pada dua sisi, 180 derajat. Jika Anda menggunakan motor dengan sikat 180 terpisah, jam hanya akan menampilkan di satu sisi, dan jumlahnya akan terlalu lebar. Anda akan ingin memodifikasi program, di bagian ditandai D_lookup_3. Nilai di W mendaftar ketika Penundaan dipanggil efek lebar digit. Anda dapat mencoba mengirimkan setengah dari nilai period_calc Delay, mungkin dengan memutar kanan period_calc ke W (ingat untuk menghapus membawa bendera pertama).

berikut adalah salah satu contoh video dari propeller clock.
